Renoviranje zgrade s 53 stana u Milanu, ukupne površine 6.500 m2, uz zadržavanje radijatora.

Upotreba tehnologije toplotnih pumpi poboljšala je energetsku efikasnost zgrade, uprkos tome što je osnovna izolacija postavljena 2000. godine.

Zgrada i izazov

Smještena u centru Milana, zgrada iz 1960-ih sastoji se od 53 stana ukupne površine 6.500 m2. Prva potpuna renovacija zgrade je izvršena 2000. godine, što je uključivalo i omotač zgrade. Grijanje su snabdijevala dva tradicionalna bojlera za grijanje i toplu vodu za domaćinstvo i 2 hladnjaka za hlađenje tokom ljeta. Grijanje i hlađenje su distribuirani putem radijatora, odnosno sobnih terminala.

2023. godine odlučeno je da se poboljšaju energetske performanse zgrade intervencijom na sistemu za klimatizaciju, ali uz zahtjev održavanja postojećeg sistema distribucije.

Rješenje

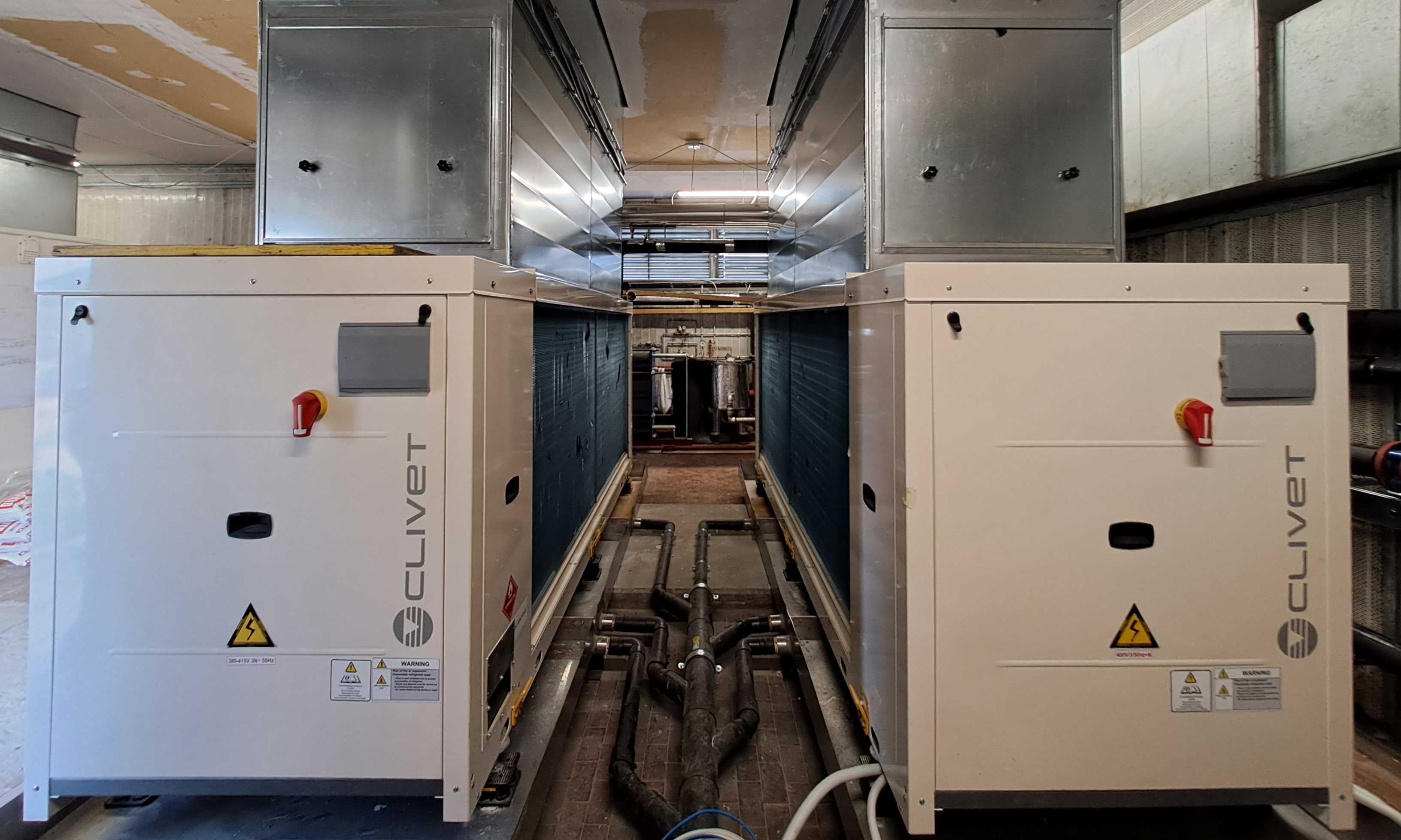

Dva bojlera su zamijenjena s 2 visokoefikasne Sheen EVO 2.0 toplotne pumpe s inverterskom tehnologijom i ekološki prihvatljivim rashladnim sredstvom R32 i 2 kondenzacijska kotla od 200 kW, koji se koriste kao rezerva i integracija u slučajevima visoke potražnje za vodom. Toplotne pumpe se takođe mogu koristiti kao rezerva za hladnjak tokom vršnih potreba za hlađenjem.

Umjesto 2 stara hladnjaka, instaliran je visokoefikasan Mangnum WSAT-XEM hladnjak.

Također je odlučeno da se stambena zgrada opremi fotonaponskim sistemom od 40 kW povezanim s Clivet Sinergy sistemom za skladištenje kako bi se pokrili kućni troškovi.

Cijelim sistemom upravlja Clivetov INTELLIPLANT sistem za upravljanje zgradama, koji koordinira cijelim sistemom grijanja i hlađenja, omogućavajući optimizaciju potrošnje električne i toplotne energije i praćenje proizvodnje fotonaponskih panela i statusa napunjenosti baterija.

Nadalje, zahvaljujući INTELLIPLANT sistemu, osoba odgovorna za sistem uvijek ima rad svih jedinica pod kontrolom i stoga može brzo intervenisati u slučaju kvarova ili neispravnosti, zahvaljujući sistemu dijagnostičke provjere za preventivno održavanje.



Rezultati

Sistem toplotne pumpe pokazao se kao odlično rješenje za poboljšanje energetske efikasnosti zgrade, čak i u kombinaciji sa manje efikasnim omotačem zgrade i održavanjem postojećeg sistema distribucije grijanja i hlađenja. To je omogućilo povećanje klase energetske efikasnosti zgrade i smanjenje troškova unutrašnje udobnosti.

Clivetov INTELLIPLANT sistem za upravljanje zgradom, koji koordinira cijelim sistemom grijanja i hlađenja, tako što aktivira sistemske resurse na osnovu informacija o potražnji za toplotom primljenih iz pojedinačnih stanova, pritom uvijek birajući najefikasniji resurs, omogućio je rad toplotnih pumpi u kombinaciji s plinskim bojlerima, čime je osiguran savršeno pouzdan i efikasan hibridni sistem.

Intelliplant također maksimizira ukupne performanse sistema s maksimalnom efikasnošću rada jedinica i omogućava korisniku da lokalno i daljinski prati grijanje, hlađenje i potrošnju električne energije.

Učesnici

Instalacija: Pentagas
Agencija: Pieracci
Projektant: Studio Planning, Milano

Instalirane jedinice

2 Sheen EVO 2.0 toplotne pumpe
2 bojlera od 200 kW
1 Magnum WSAT-XEM hladnjak
1 INTELLIPLANT sistem za upravljanje i nadzor
1 skladište energije i Sinergy inverter od 40 kW
