Izazov za dizajnera bio je osigurati udobnost i dobrobit radnika i zaposlenika tokom cijele godine kroz sistem koji je ujedno i ekonomski održiv.

Optimalno rješenje koje je pronašao Studio Forgia Ingegneri Architetti Associati je kombinacija naprednog VRF sistema za 3000 m² uredskog prostora i kantine i krovnog sistema za 4800 m² proizvodnog prostora.

Kvalitet zraka koji udišu uredski radnici i svi oni koji koriste kantinu povjeren je dvjema jedinicama za prozračivanje s aktivnim termodinamičkim oporavkom i ZEPHIR3 elektronskom filtracijom, zahvaljujući njihovom potpuno nezavisnom i samostalnom radu i upotrebi visokoefikasnih elektronskih filtera (ISO 16890 ePM1 90%).
Da bi se osigurala toplotna udobnost u uredskim prostorima i kantini, instalirano je sljedeće:

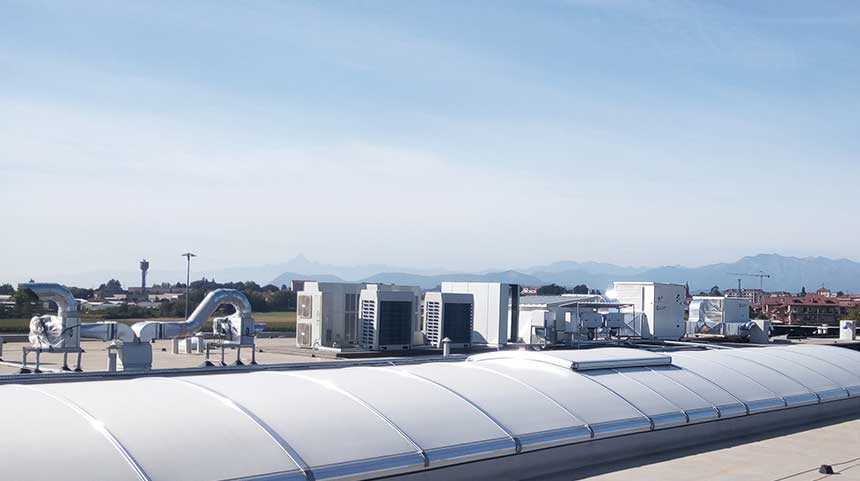

• 4 vanjske VRF jedinice s inverterskom tehnologijom za brzo prilagođavanje potrebnom opterećenju
• 96 unutrašnjih VRF jedinica
• 2 unutrašnje jedinice sa sistemom za prozračivanje i oporavak energije (HRV) za dvije glavne sale za sastanke.

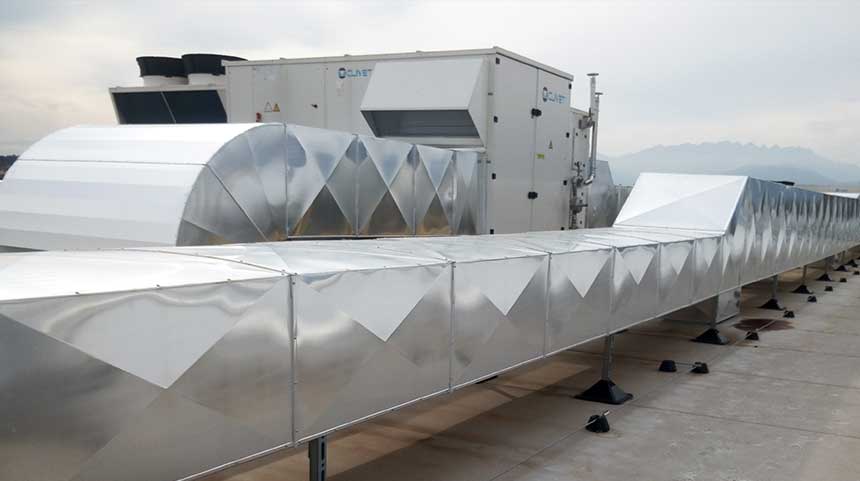

Proizvodni prostor zauzvrat snabdijevaju 4 CLIVETPack² CSRN-XHE2 80.4 krovne jedinice sa THOR termodinamičkim oporavkom, koje, s odvojenim i nezavisnim jedinicama, garantuju zadovoljavanje unutrašnjih opterećenja i potrebno higijensku zamjenu zraka, time maksimizirajući iskorištavanje energije ustajalog zraka. Sistem konačno upotpunjuju dva mini VRF sistema koji snabdijevaju dvije pomoćne tehničke prostorije u skladištu.

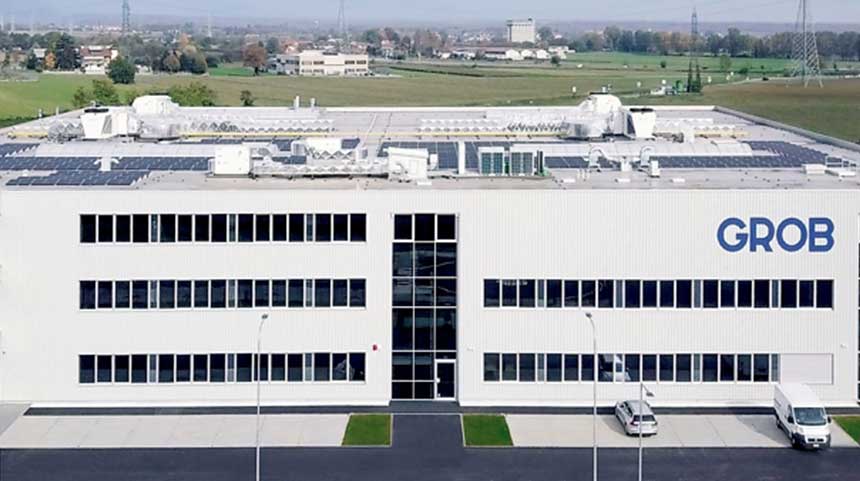

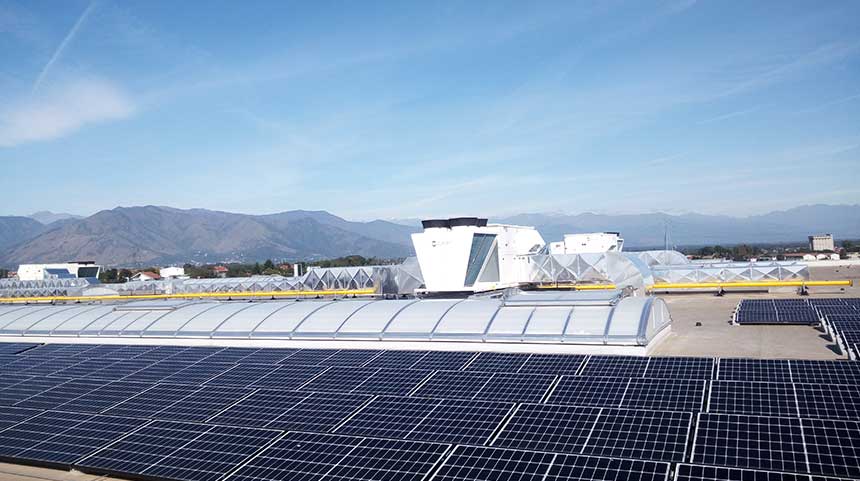

Inžinjer Uberto Forgia, koji je nadgledao dizajn sistema, kaže: „U poređenju s vodovodnim sistemom s jedinicom za tretiranje zraka (UTA), odabrano rješenje nam je omogućilo fleksibilniji sistem koji se bolje prilagođava različitim potrebama proizvodnog prostora i ureda, osiguravajući maksimalnu udobnost u pogledu kvaliteta zraka ne samo zimi, već i ljeti, kako za radnike tako i uredske službenike.“ Sistem također omogućava najbolje moguće iskorištavanje fotonaponskog sistema s 120 kW vršne snage, koji pokriva približno 30% potrošnje električne energije postrojenja, što donosi ekonomske prednosti.

Rješenje se pokazalo fleksibilnijim od rješenja zasnovanog na vodovodnom sistemu s toplotnim pumpama / bojlerima i tradicionalnim klima uređajima koji se postavljaju na ravni krov zgrade:

• sistem distribucije je pojednostavljen;
• ukupne dimenzije su smanjene;
• problemi s antifrizom tokom bilo kakvih prekida u radu sistema tokom zime su eliminisani

• 3 Zephir3 size3
• 1 Zephir3 size5
• 4 CSRN-XHE2 80.4
• 81 unutrašnja VRF jedinica
• 2 VRF IDU jedinice za oporavak toplote (HRV)
• 4 VRF ODU jedinice (265 kW)

Projektant: Studio Forgia Ingegneri Architetti Associati - San Mauro Torinese - Torino
Instalater: M.I.T. – Nichelino – Torino, Italija
Servisni centar: AC Service – Moncalieri – Torino, Italija
Clivet agencija: Condsystem, Torino
